Общие сведения о ленточном фундаменте

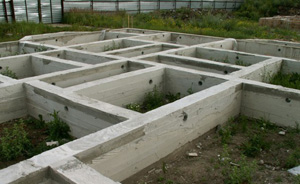

ленточный фундамент.jpg   Этот тип фундамента наиболее распространен, сооружают его по всему периметру несущих стен, как наружных, так и внутренних; единственный недостаток ленточных фундаментов - материалоемкость.

Бутовые фундаменты имеют толщину не менее 500 мм, лишь в случае применения бутаплитника толщина фундаментной кладки может быть уменьшена до 300 мм. Строительства фундамента из бута - процесс очень трудоемкий, камни приходится укладывать вручную, кроме того возведение фундамента такой конструкции требует больших временных затрат. Изготовление фундамента из бута имеет смысл в том случае, когда бутовый камень является местным материалом и его применение позволяет ссэкономить деньги. Строительство бутовых фундаментов осуществляется из тяжелого природного камня, известняка или песчаника.

Бутобетонные фундаменты по сравнению с бутовыми наиболее экономичны. Это связано с тем, что за счет сокращения размеров фундамента сокращается расход материалов, необходимых для его приготовления. Возведение бутобетонного фундамента предполагает сооружение опалубки и готовых ( инвентарных ) щитов или из досок. Строительство этого вида фундамента осуществляется с применением бетона марки 75 и выше ( тяжелый бетон ), по мере возведения фундамента в бетон добавляют ( вводят ) бутовый камень, он может составлять 30 - 40 % общей массы.
Толщина бутобетонного фундамента должна быть не менее 350 мм. В связи с неточностью плоскости верхнего обреза как у бутовых, так и у бутобетонных фундаментов его следует увеличить по отношению к толщине надземной стены на 80 - 100 мм.
Бутовые и бутобетонные фундаменты сооружают в форме уступов. Делается это для того, чтобы нагрузка передавалась на большую площадь основания. Высота уступа для бутовых фундаментов - два ряда кладки, или 350-600 мм, для бутобетонных - не меньше 300 мм.
Укладывать бутобетонные фундаменты следует на слой щебенки толщиной 50-100 мм; перед тем как приступить к постройке фундамента, щебень нужно хорошенько утрамбовать.

Бетонные фудаменты изготавливаются из из бетона марки 50 и выше, сооружение этого вида фундаментов целесообразно в тех районах, где нет бутового камня либо других аналогичных заполнителей. Для изгоовления бетонного фундамента требуется большое количество цемента.

Железобетонные фундаменты сооружаются, исходя из необходимости увеличить ширину подошвы фундамента при его минимальной высоте. Эта конструкция фундамента встречается редко и применяется в местах со слабым грунтом либо при высоком уровне грунтовых вод.

Схема работы фундамента

а) - разрушение подушки фундамента в результате неправильно выбранного угла нагрузки ( должна быть произведена замена угла распределения нагрузки или подушку заменяют на армированную сборную); б)- фундамент из неармированного монолитного бетона; в) - фундамент из неармированного бутобетона или бутовой кладки; 1 - стена фундамента; 2 - подушка фундамента. Для бутобетонных, бетонных и железобетонных фундаментов необходимо возведение опалубки. Опалубку можно сделать самому из досок толщиной от 20 ммм, а лучше воспользоваться заводской. Пример заводской опалубки см. ниже.Элементы должны быть горизонтально уложены на землю и закреплены при помощи специальных держателей расстояния. Сверху на наружные и внутренние элементы закрепляется шина с отверстиями, при помощи которой можно устанавливать различную толщину фундамента.



Сборные ленточные фундаменты монтируются из блоков заводского изготов- ления ( фундаментных бло- ков- подушек, фундаментных стеновых блоков ). Для постройки фундамента мало- этажного здания, когда нагрузки на грунт невелики, применяются только фунда- ментные стеновые блоки, без подушек. При постройке фундамента на месте с песчаным грунтом фунда- ментные блоки укладываются на выровненную поверхность; на участках с другим грунтом перед тем, как уложить блоки, необходимо подго- товить основание - насыпать песчаный слой толщиной около 100 мм и тщательно его утрамбовать.Если монтаж фундамента производится из пустотелых блоков без подушек, необходимо сделать бетонную подготовку ( уложить слой бетона на основание).



Фундаментные стеновые блоки могут быть пустотелыми и сплошными. Пустотелые блоки изготавливают из тяжелого, обыкновенного бетона или силикатобетона. Тяжелый бетон, силикатобетон и бутобетон - материалы для изготовления сплошных блоков.

Стены сборных ленточных фундаментов могут быть тоньше стен самого здания. Это обусловлено тем, что фундамент изготовлен из более прочного материала, чем надземная стена.

Допустимый свес стены здания - не более 130 мм. При проектировании фундаментов из сборных железобетонных элементов следует знать их габаритные размеры. Габариты фундаментных подушек составляют:
длина - 1200, 2400 мм,
ширина - 800, 1000, 1200, 1400, 1600, 2000, 2400, 2800 мм,
высота - 300 и 400 мм ( для подушек шириной более 2000 мм).
Габариты стеновых блоков составляют:
длина - 1200, 2400 мм ( длина доборного блока - 400, 800 мм),
ширина - 300, 400, 500, 600, 800 мм,
высота - 600 мм ( высота доборного блока - 300 мм)
