Солнечный дом - Гелиотроп
Построенный в 1993-95 годах по проекту Рольфа Диша дом «Гелиотроп» рассчитан для размещения квартиры архитектора и его проектного бюро.

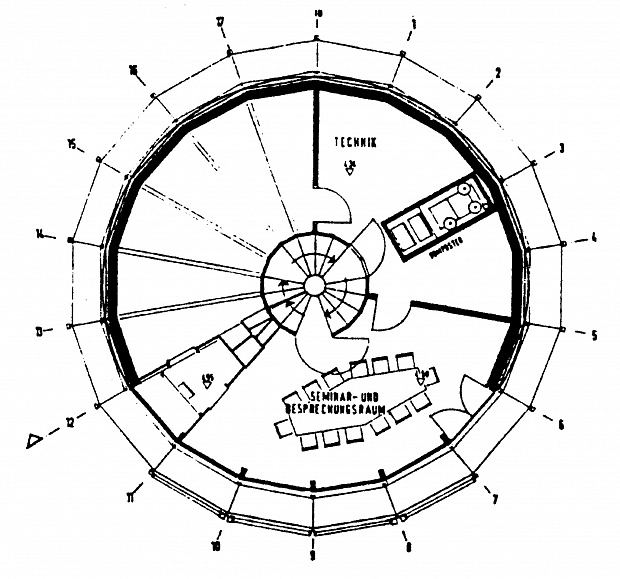

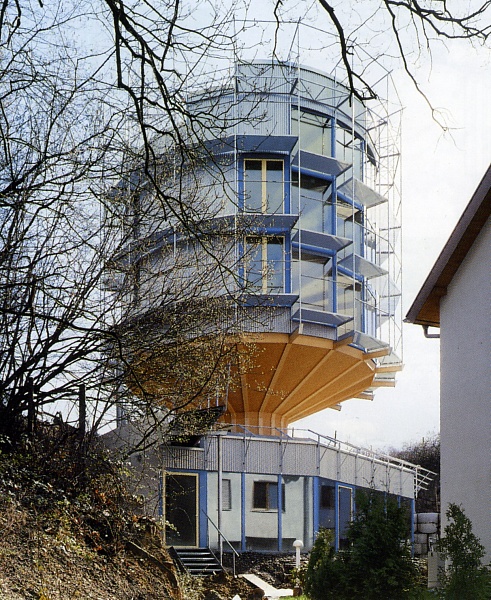

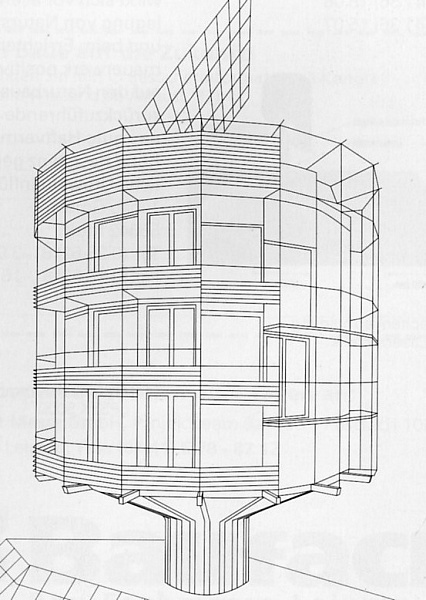

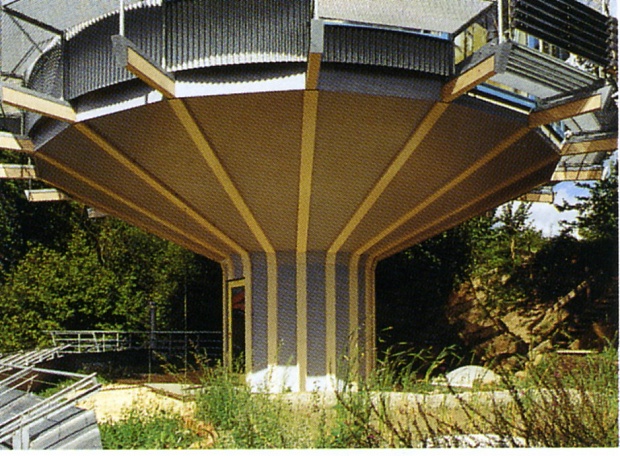

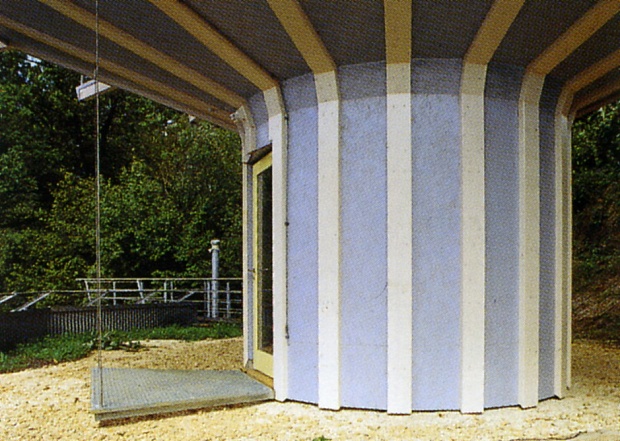

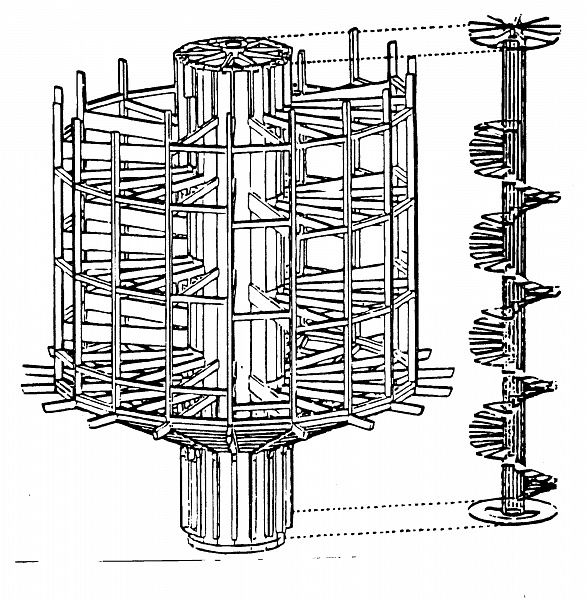

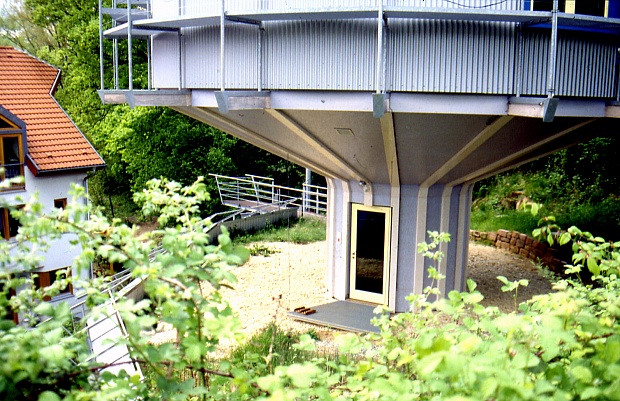

Здание необычно во многих отношениях. Необычным является соотношение общей площади дома (310 квадратных метров) и площади застройки: первый этаж занимает только 10 квадратных метров и представляет собой круглый сердечник, который содержит внутри себя технические коммуникации и опоясывающую их винтовую лестницу. Внешний облик здания напоминает дерево: центральный сердечник, подобно древесному стволу, поднимается вертикально на 12 метров и через ветви-консоли несет на себе ступенчато расположенные этажи.
Однако. не этим вызывает широкий интерес профессионалов дом «Гелиотроп», а системой активного использования солнечной энергии, реализованной в весьма продуктивной форме.

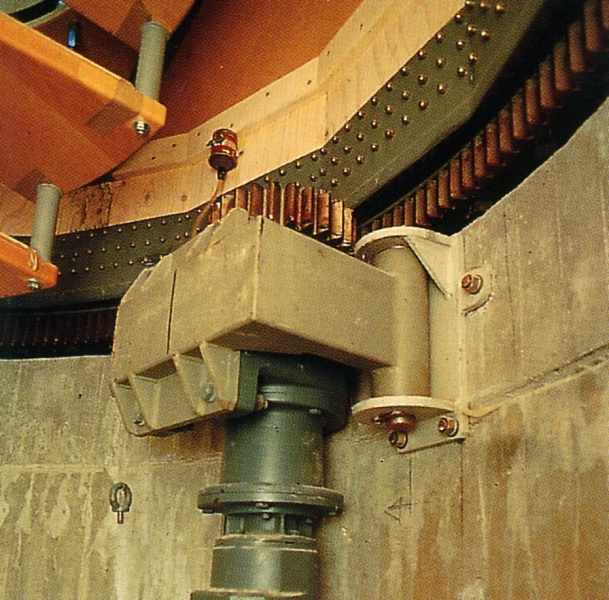

Выполненная и успешно функционирующая реализация заставляет отказаться от некоторых привычных представления о жилом доме - прежде всего, как о недвижимости. Здание на окраине немецкого города Фрейбурга подвижно: оно вращается вокруг центральной оси на 400°, следуя (как подсолнечник) за движением солнца и подставляя солнечным лучам улавливающие энергию технические устройства.

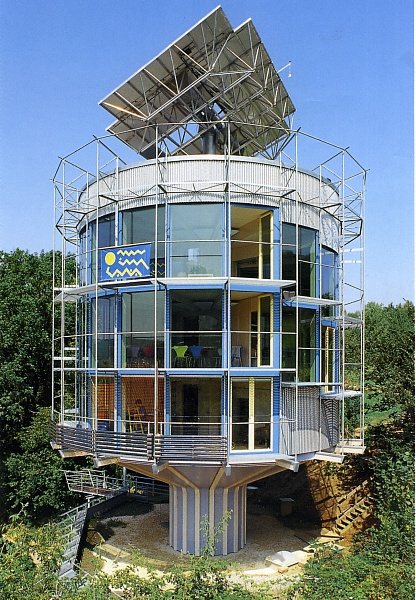

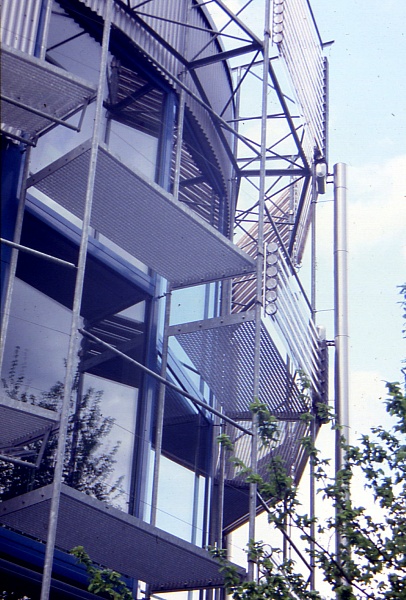

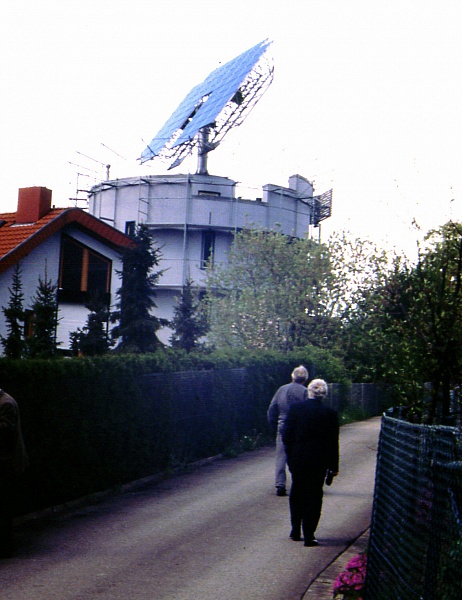

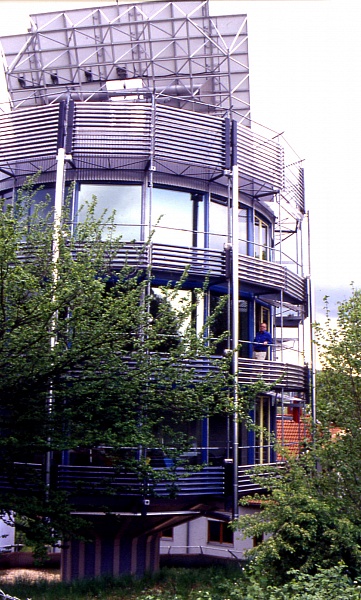

Над крышей зданий возвышаются панели фотоэлектрических батарей площадью 54 квадратных метра. Трубчатые вакуумные коллекторы образуют легкую оболочку, расположенную на относе от фасадов, и служат для отопления здания и получения горячей воды.

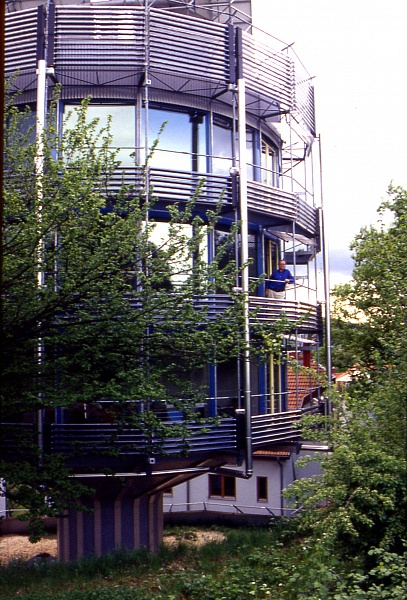

Один из фасадов - тот, который постоянно находится в тени - (представление о «северном» и «южном» фасадах теряет смысл в этом вращающемся здании ) имеет стеновое ограждение с очень высокой степенью теплоизоляции, другой фасад облицован специальным стеклом, которое пропускает солнечное тепло в здание в холодный период года и отражает –в летние месяцы. Благодаря этому суммарный тепловой баланс здания в три раза оптимальнее, чем у лучших соседних новостроек.
По- существу, здание «Гелиотроп» на окраине Фрейбурга нельзя рассматривать как жилой дом в привычном смысле слова. Скорее, это мобильная установка, основной функцией которой является активное улавливание солнечной энергии. Рационально продуманная система энергоснабжения с компьютерным регулированием процессов позволяет зданию обходиться без дополнительных источников энергии практически весь зимний период, а в теплое солнечное время года производить энергии намного больше, чем это необходимо для внутреннего потребления. Избыток поступает в электросеть района.

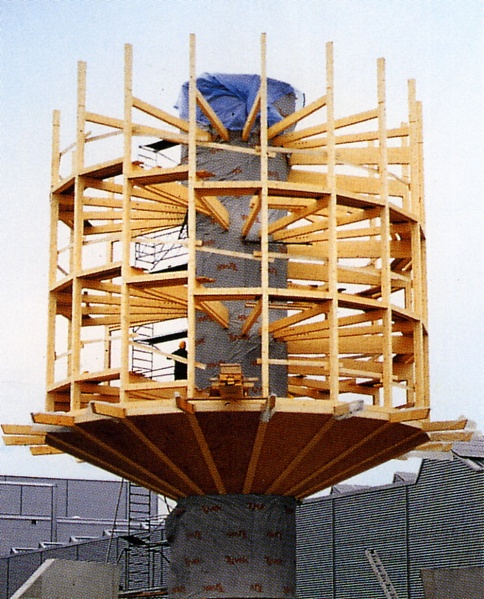

Такие показатели были связаны со значительными дополнительными затратами и усложнением строительных конструкций. Так, для облегчения вращающегося основного объема его несущий каркас выполнен из специально обработанной древесины в сочетании со стальными элементами.
Финансовые затраты при сооружении здания составили 2473 тыс. DM, в том числе
Покупка участка- 228 тыс.DM
Общестроительные работы- 1053 тыс. DM
Техническое оборудование – 750 тыс. DM
Благоустройство участка и подводка коммуникаций- 142 тыс. DM
Прочие строительные расходы- 300 тыс. DM
